一．水质叶绿素传感器工作原理

水质叶绿素传感器又称在线叶绿素传感器，叶绿素传感器，水质叶绿素传感器是一款用于快速准确，而且可以实现连续监测水质中叶绿速含量的传感器设备，可以用于湖泊、河流、水库等自然水体的水质监测，也可以用于工业废水、城市污水等人工水体的水质监测。通过实时监测水体中叶绿素的含量，可以及时发现水质异常，为水质管理提供科学依据。

快盈III在线叶绿素传感器是一种专门用来检测叶绿素含量的设备，它的工作原理基于叶绿素的荧光特性和吸光特性。

快盈III在自然光或特定波长的光源照射下，叶绿素会吸收光能并发出荧光。这种荧光的强度与叶绿素的含量成正比，因此可以通过检测荧光的强度来估计叶绿素的含量。

在线叶绿素传感器的优点是可以实时、快速、无损地测量叶绿素含量，可用于河流、湖泊、池塘、海洋调查、养殖业、饮用水源、藻类和浮游植物状况的研究、调查和监测。

二．水质叶绿素传感器技术参数

三．尺寸/安装

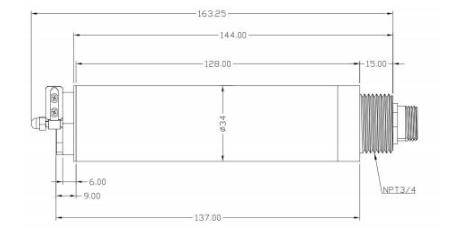

1.尺寸图

2.接线图

线缆为4芯屏蔽线：

快盈III红色线—电源线(12～24V)黑色线—地线(GND)

快盈III绿色线—485B黄色线—485A

3.安装

快盈III1）现场可根据实际情况，选择6分（3/4 NPT）螺纹固定安装或

安装配件支架安装，或其他可将传感器固定的安装方式。

2）安装优选固定式安装，禁止拖链式安装。

3）安装时要充分考虑水流，液位变化，确保水流可横穿光路，传感器在水下10cm或更深处。

4）安装距离要求：与侧壁保持3cm以上，与底部保持10cm以上。

四．维护和保养

1.维护日程

维护项目维护时间备注

清洗传感器0.5～3天（无刷）4～8周（有刷）

传感器检查6个月

更换O型圈1～2年

2.保养方法

1）传感器外表面检查，用清水冲洗传感器的外表面，如果仍有污垢残留，请用湿润的软布进行擦拭，对于一些顽固的污垢，可以在水中加入一些家用洗涤液来清洗。

2）传感器线缆检查，检查线缆外皮是否存在断裂，正常工作时线缆不应紧绷。

快盈III3）测量窗口检查，检查是否有脏污，用无尘布进行擦拭。

快盈III4）传感器校准可通过上位机软件校准，也可以通过自已通过

RS-485发送MODBUS指令自行校准。

3.传感器校准

3.1零点校准

用棕色烧杯量取适量蒸馏水，将传感器垂直放在溶液中，传感器前端离烧杯底部至少10cm，3～5分钟待数值稳定后进行零点校准。

3.2斜率校准

将传感器放置于标准溶液中，传感器前端离烧杯底部至少10cm，3～5分钟待数值稳定后进行斜率校准。
